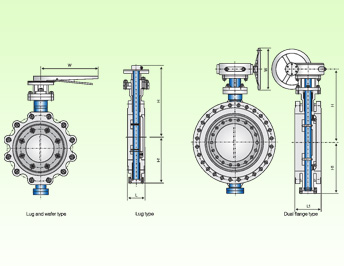

Dimensional Datas - Ansi Class 150LB

NPS	DN	L	L1	H1	H	W	MT (wafer)	T
inch	mm	mm	mm	mm	mm	mm	kg	N.m
2	50	43	108	112	225	220	10	55
3	80	48	114	126	255	270	12	226
4	100	54	127	146	285	270	16	325
*6	150	57	140	170	332	360	25	615
*8	200	64	152	218	386	300	36	902
*10	250	71	165	245	427	300	60	1278
*12	300	81	178	290	498	500	80	2628
*14		92	190	316	510	500	120	32713
*16	400	102	216	352	540	600	160	4128
*18	450	114	222	386	585	600	200	5511
*20	500	127	229	415	642	600	270	7190
*24	600	154	267	482	693	600	420	7814
*30	750	165	318	622	868	600	700	16450
*36	900	200	330	673	1000	700	1050	23501
*42	1050	251	410	755	1058	700	1500	31963
*48	1200	276	470	8613	1278	700	1845	47000

Dimensional Datas - Ansi Class 300LB

NPS	DN	L	L1	H1	H	W	MT (wafer)	T
inch	mm	mm	mm	mm	mm	mm	kg	N.m
	50							3
3	80	48	114	130	265	270	15	352
4	100	54	127	150	290	270	19	514
*6	150	59	140	185	355	300	35	1073
*8	200	73	152	236	418	500	42	1954
*10	250	83	165	273	465	500	68	2453
*12	300	92	178	313	498	600	88	3260
*14		117	190	338	547	600	144	5405
*16	400	133	216	392	582	600	185	8152
*18	450	149	222	420	651	600	230	10223
*20	500	159	229	Apr-65	704	600	330	13469
*24	600	181	267	532	780	GOO	460	22827
*30	750		318	642	908	700	1280	39726
*36	900		330	703	1108	700	2150	63452
*42	1050		410	785	1258	700	3150	85326
*48	1200		470	906	1478	1000	4885	126742

Dimensional Datas - Ansi Class 600LB

NPS	DN	L	L1	H1	H	W	MT (wafer)	T
inch	mm	mm	mm	mm	mm	mm	kg	N.m
3	80	54	180	152	305	270	38	575
4	100	64	190	193	338	360	58	1043
*6	150	78	210	248	416	500	120	3673
*8	200	102	230	295	490	600	154	4520
*10	250	117	250	342	580	600	297	7061
*12	300	140	270	378	690	600	398	14236
*14	350	155	290	412	715	600	535	16947
*16	400	178	310	450	823	600	780	20473
*18	450	200	330	512	897	GOO	898	25218
*30	500	216	350	563	1094	700	1266	31861
*24	600	232	390	622	1186	700	1622	46095
