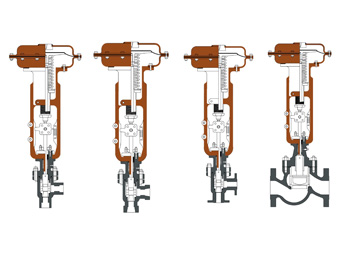

Control Valve Series 400

BODY SPECIFICATIONS - BODY TYPES - SINGLE PORT AND ANGLE TYPE

Sizes in Types & Ratings Indicated Inch 1/2 3/4 1 1 1/2 2 3 4 6 8 10
Material Connection Rating mm 15 20 25 40 50 80 100 150 200 250

Cast Steel Threaded 300   S S S S S
Flanged 150   S S S S S S S S
300   S S S S S S S S

SS and Alloy Steel Threaded and Socket Weld 600   S S SA SA SA
900-1500   A A A A A
2500   A A A A A

Flanged 150-300   S S SA SA SA SA SA SA
600   S S SA SA SA SA SA SA   A
900-1500       A A A A A     A
2500       A A A A

Butt Weld 600             SA SA SA
900             A A     SA
1500             A A
2500             A A
Get Your Free Quote

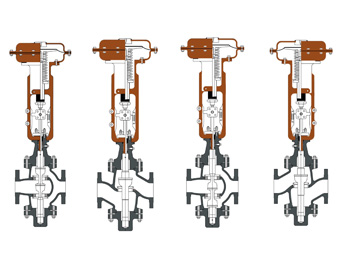

Control Valve Series 500

BODY SPECIFICATIONS - BODY TYPES - SINGLE PORT AND DOUBLE PORT

Sizes in Types & Ratings Indicated Inch 1/2 3/4 1 1 1/2 2 2 1/2 3 4 6 8 10 12 14 16 20
Material Connection Rating mm 15 20 25 40 50 65 80 100 150 200 250 300 350 400 500
Cast Steel Threaded 300   S-D S-D S-D S-D
Flanged 150   S-D S-D S-D S-D S-D S-D S-D S-D S-D S-D S-D S-D
300   S-D S-D S-D S-D S-D S-D S-D S-D S-D S-D S-D S-D
Threaded and
Socket Weld		 600   S-D S-D S-D S-D S-D
900-1500       S-D S-D S-D
2500       S-D S-D S-D
Flanged 150-300   S-D S-D S-D S-D S-D S-D S-D S-D S-D S-D S-D S-D D D D
600   S-D S-D S-D S-D S-D S-D S-D S-D S-D S-D S-D S-D D D D
900-1500       S-D S-D S-D D S-D S-D S-D S-D D
2500       S-D S-D S-D   S-D D D D
SS and
Alloy Steel		 Butt Weld 600             S-D S-D S-D S-D S-D S-D S-D S-D D
900             S-D S-D S-D S-D S-D
1500             S-D S-D S-D S-D S-D
2500               S-D
Get Your Free Quote

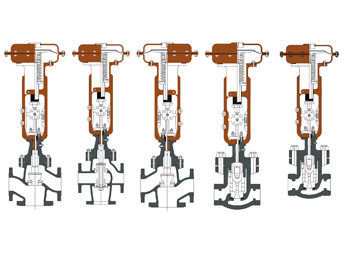

Control Valve 600

BODY SPECIFICATIONS - BODY TYPES - SINGLE PORT AND THREE WAY

Sizes in Types & Ratings Indicated Inch 1 1 1/2 2 2 1/2 3 4 6 8
Material Connection Rating mm 25 40 50 65 80 100 150 200
Cast Steel Threaded 300   T T T
Flanged 150   T T T T T T T T
300   T T T T T T T T
SS and
Alloy Steel		 Threaded and
Socket Weld		 600   T T T
900-1500   ST S ST
2500   ST S ST
Flanged 150-300                 T
600                 T
900-1500
2500   T T T T T T T
